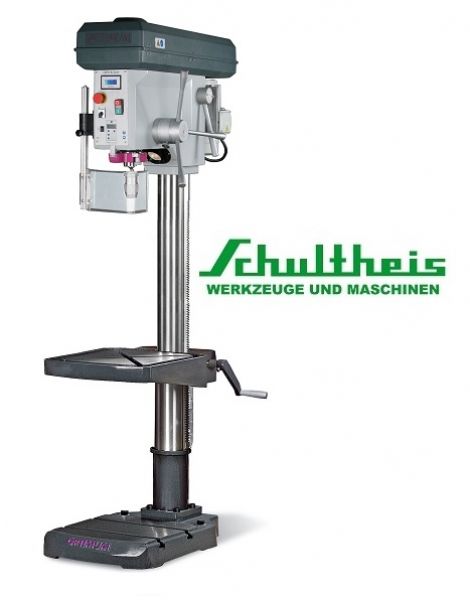

OPTidrill Säulenbohrmaschine B34H, 400V mit Schraubstock BSI 100
- Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen

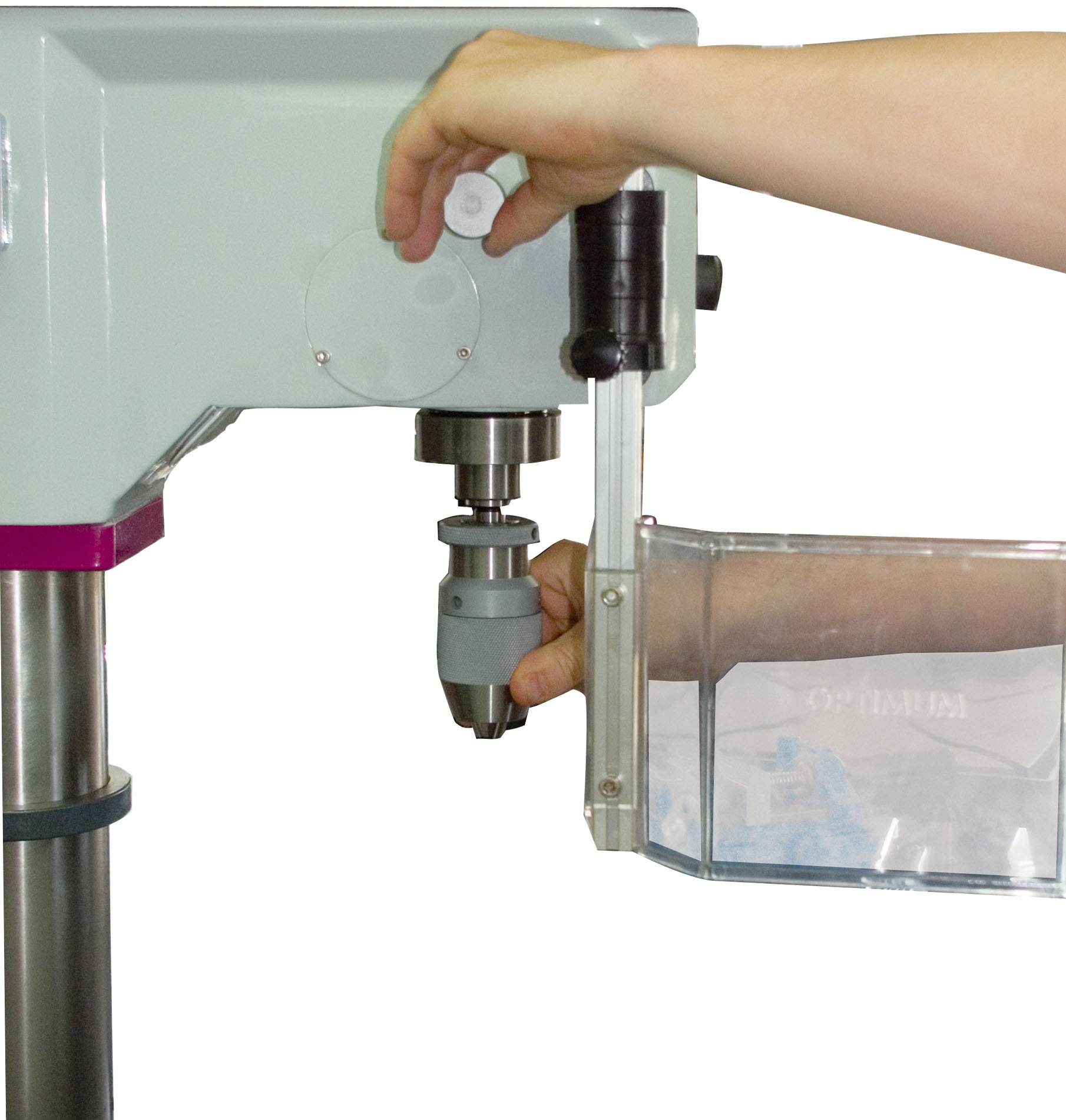

- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders -
- groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
- Rechts-Linkslauf
- Spindelaufnahme MK4
- Bohrspindel mit Präzisionskugellagern
- mit digi. Tiefenmesser und digi. Drehzahlanzeige
Lieferumfang:
-
Schnellspannbohrfutter 1 - 16 mm,Kegeldorn MK 4 / B 16
-

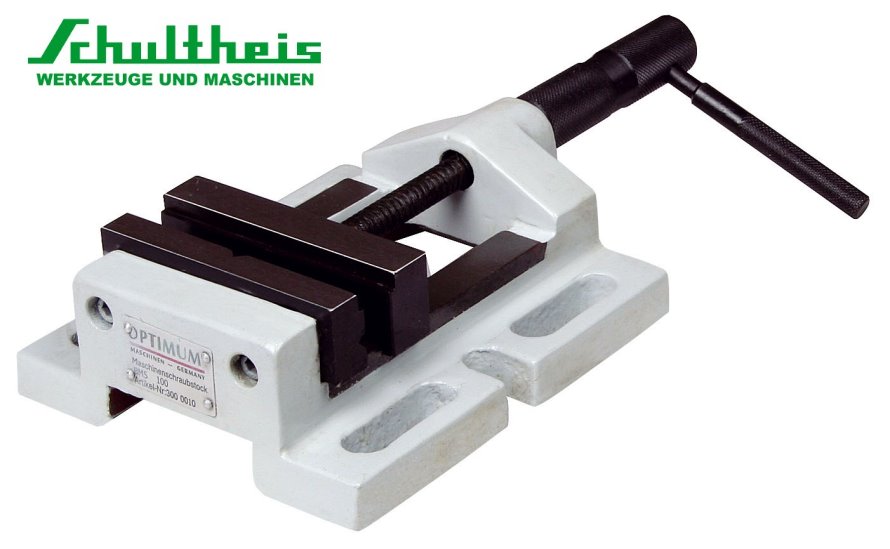

T-Nutensteine Maschinenschraubstock BSI 100
-
Maschinenleuchte
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Daten:
-
Bohrleistung ins Stahl (max.) 34mm
-
Ausladung 285 mm
-
Pinolenhub 160 mm
-
Spindelaufnahme MK 4
-
Spindeldrehzahl 145 - 4800 min-1
-

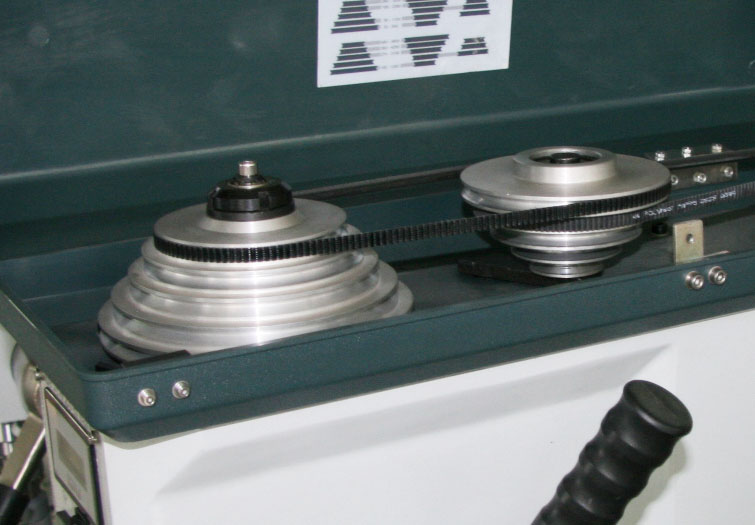

Stufenzahl 18 Stufen
-
Säulendurchmesser 115 mm
-
inkl. Schnellspannbohrfutter 1-16 mm
-
inkl. Bohrtischbeleuchtung
-
Rechts-Links Lauf
-
Motorleistung 1,5 / 2,2 kW 400 V / 50 Hz
-
Gewicht ca. 260 kg
-
Abmessungen (LxBxH ) 918x585x1895 mm
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der
Maschine begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache
geklärt und der Fehler behoben ist.
• Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
• Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an der Maschine vor
Bitte beachten Sie die unbedingte Einhaltung der Sicherheitshinweise in der typspezi schen oder produktspezi schen Betriebsanleitung.
