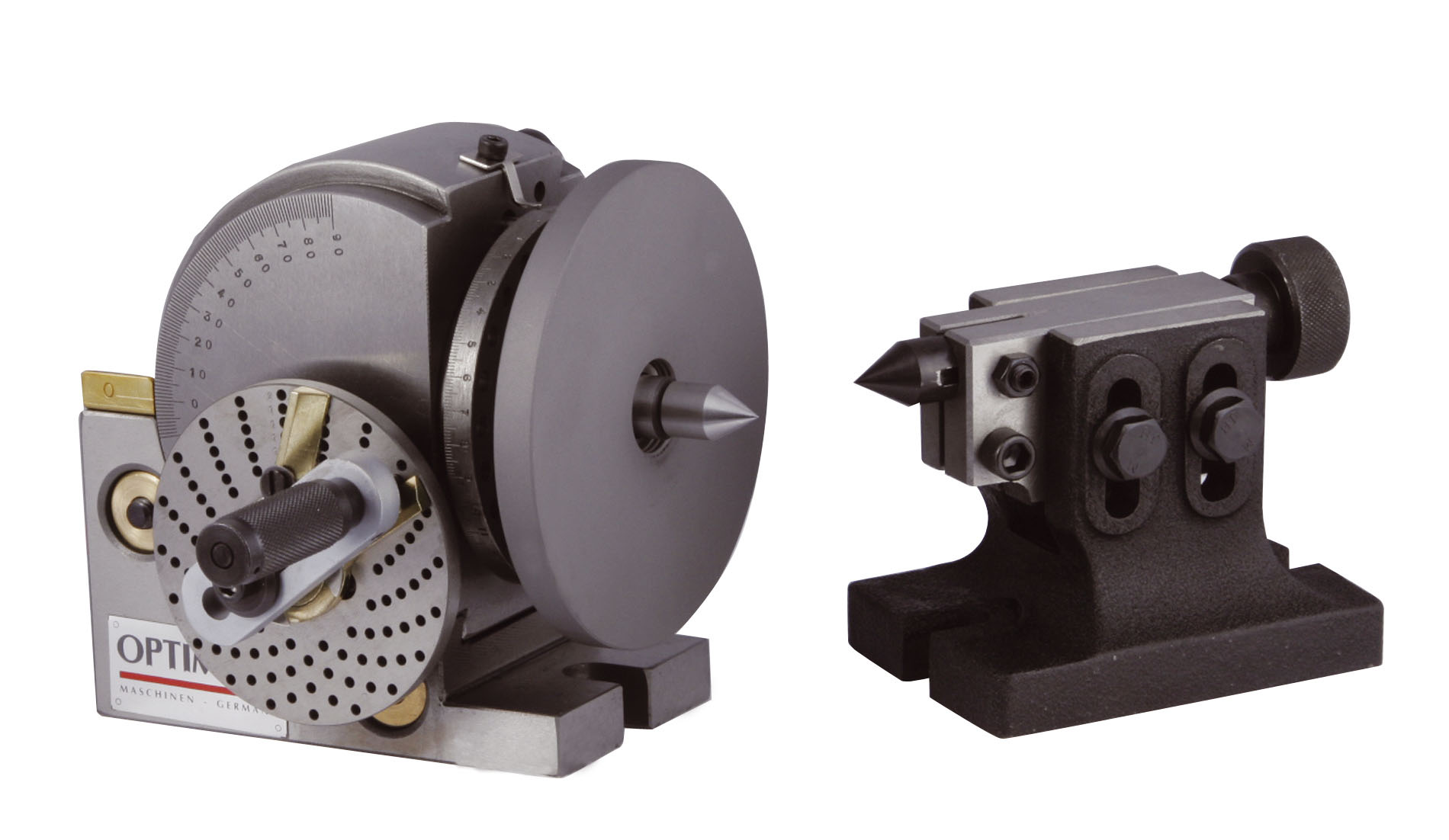

Universal Teilkopf TA 125
·· Schwenkbar von -10° bis +90°
·· Gehärtete und geschliffene Schnecke
·· Präzisionskegelrollenlager
·· Gehärtete und geschliffene Hauptteilscheibe (24-er Teilung), um
auf 15° exakt zu teilen
·· Bis zu 300 versch. Teilungen mit Indirekt-Teilscheiben möglich
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang
·· Höhenverstellbarer Reitstock Rst1(Spitzenhöhe 72-108mm)
·· Zentrierspitze 60° / MK 2
·· Mitnehmer-Aufsatz(Drehherz)
·· Futterflansch (Ø 140 mm, t = 12 mm) für Mitnehmerstift oder
Drehfuttermontage
Technische Daten
Übersetzung: 40:1
Bauhöhe x Breite mit Zentrierspitze x Länge: 175 x 205 x 230 mm
Spitzenhöhe: 100 mm
Bohrung in der Aufnahmewelle (Durchlass): 18 mm
Nutenbreite: 16 mm
Direkt - Teilscheibe (Teilung): 15° / Ø 110 mm
Indirekt - Teilscheiben
(Bohrung auf dem Teilkreis): 15; 16; 17; 18; 19; 20; 21; 23;
27; 29; 31; 33; 37; 39; 41; 43; 47
Rundlaufgenauigkeit: 0,015 mm
Nettogewicht: 12 kg
